Зенитные фонари на промышленной кровле: проектирование, монтаж и эксплуатация без протечек
Короткий ответ. Зенитный фонарь работает хорошо только тогда, когда его проектируют вместе с кровлей. Важны не только размеры светопрозрачной части, но и основание, высота и конструкция опорного стакана, уклон, примыкание к кровельному пирогу, водоотвод, тип заполнения, открывающиеся элементы и доступ для обслуживания. Большинство проблем проявляется не в стекле, а в стыке фонаря с кровлей и в нарушении последовательности монтажа.
На промышленных, складских и коммерческих объектах зенитный фонарь рассматривают прежде всего как функциональную часть кровли и системы естественного освещения. Иногда его также связывают с проветриванием или другими задачами. Поэтому конструкцию нужно оценивать по всему жизненному циклу: от исходных данных и узла кровли до монтажа, приемки и обслуживания после сдачи.
Что такое зенитный фонарь с инженерной точки зрения
Зенитный фонарь — это светопрозрачная конструкция в плоскости или над плоскостью кровли. Он пропускает естественный свет в глубину помещения и может иметь разные формы: ленточную, точечную, пирамидальную, арочную и другую, предусмотренную проектом.
Но определение через форму слишком упрощает задачу. Для кровельщика фонарь — это сложное примыкание в гидроизоляционном контуре. Для конструктора — дополнительная нагрузка и проем в покрытии. Для фасадного подрядчика — алюминиевая или иная светопрозрачная система. Для эксплуатации — объект, который нужно осматривать, очищать и при необходимости ремонтировать.
Хороший проект объединяет эти четыре взгляда. Если каждый подрядчик отвечает только за свою часть без координации, наиболее вероятная проблема возникает на границе работ.

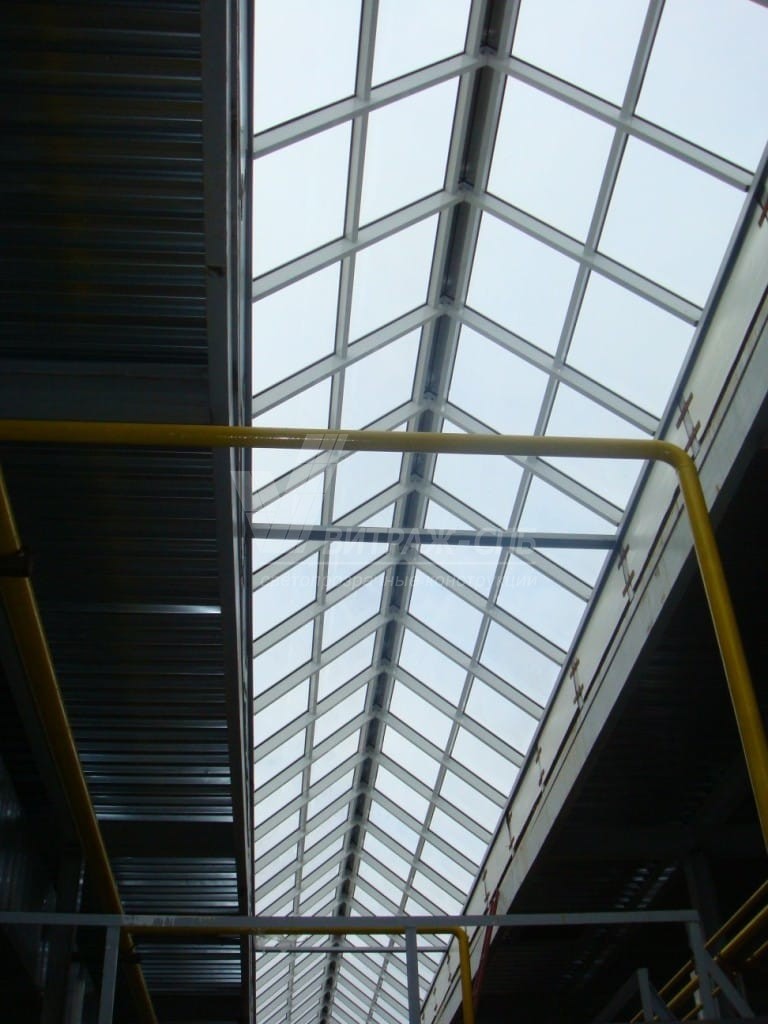

Почему световой проем нельзя определять только по желаемой освещенности
Естественный свет важен, но увеличение площади фонаря влияет на теплопотери, солнечные поступления, стоимость, конструкцию кровли и количество потенциальных примыканий. Поэтому размеры выбирают не по принципу «чем больше, тем лучше».
Нужно учитывать назначение помещения, высоту, геометрию, расположение рабочих зон, существующие фасадные окна, режим эксплуатации и требования проекта. Для производственного цеха задачи отличаются от склада, спортивного зала или торгового помещения.
Иногда несколько равномерно распределенных фонарей дают более комфортное освещение, чем один крупный проем. В другом проекте рациональна длинная световая полоса. Решение принимается после анализа здания.
Опорный стакан и основание: участок, который определяет надежность
Светопрозрачная часть не должна просто лежать на кровельном покрытии. Обычно она устанавливается на подготовленное основание или опорный элемент, который поднимает конструкцию над кровлей и дает место для правильного примыкания гидроизоляции.
Высота и геометрия основания зависят от кровельного пирога и проекта. Важно обеспечить непрерывность теплоизоляции, пароизоляции и гидроизоляции там, где это предусмотрено. Если фонарь устанавливают на уже существующей кровле, сначала проверяют состояние покрытия и несущих элементов вокруг проема.
Критическая ошибка — передать монтажникам фонаря проем без согласованного узла и рассчитывать, что они «по месту» совместят любую кровлю с любой конструкцией. Такой подход увеличивает риск протечек и спор о том, кто отвечает за результат.
Заполнение: стекло, стеклопакет или другой материал
Светопрозрачное заполнение выбирают по проектным требованиям. Для отапливаемого здания важны теплотехнические характеристики. Для конструкций над людьми и оборудованием — безопасное поведение при повреждении. Для больших площадей — масса и несущая способность всей системы.
Также учитывают солнечные поступления. Прозрачная кровля получает интенсивное солнце, поэтому летом помещение может перегреваться. Состав заполнения и площадь фонарей нужно увязать с вентиляцией, кондиционированием и режимом работы здания.
Недостаточно выбрать «теплый стеклопакет». Надо проверить, как он работает в наклонном или горизонтальном положении и соответствует ли вся система условиям объекта.

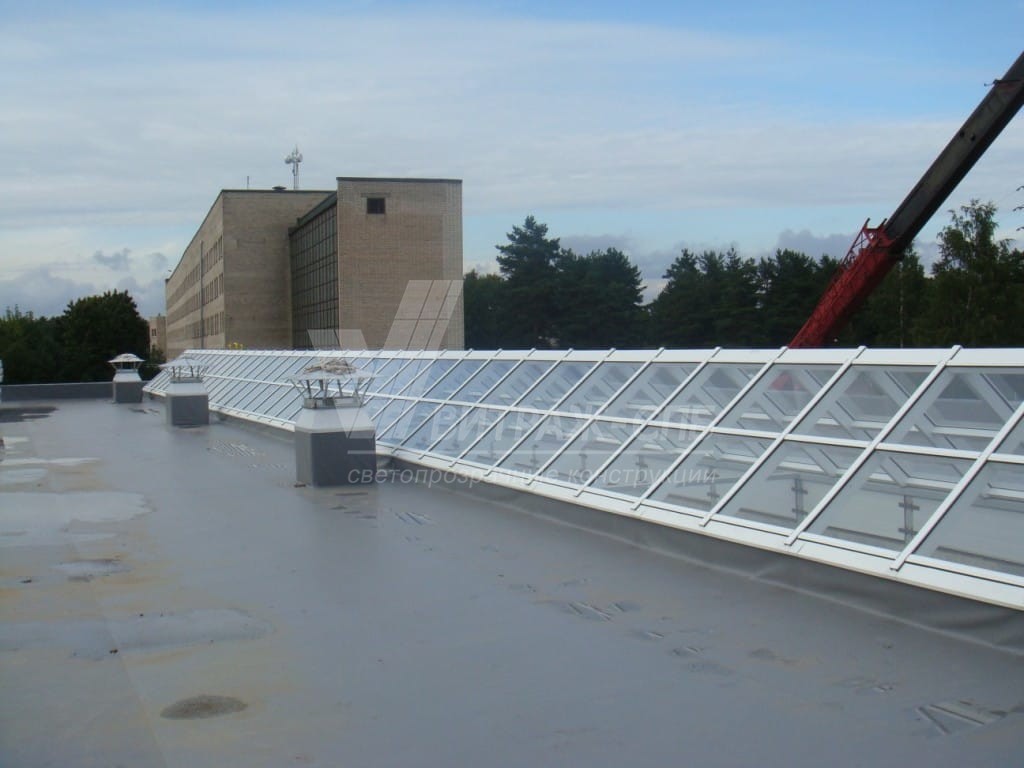

Устройство зенитного фонаря: основные этапы
Первый этап — обследование и исходные данные. Для нового объекта используют проект здания, для реконструкции дополняют его фактическими замерами.
Второй — разработка конструктивного решения и узлов примыкания. На этом этапе определяются размеры, профиль, заполнение, основание, крепления и взаимодействие с кровлей.
Третий — изготовление элементов. Профиль и заполнение готовят по рабочим чертежам, проверяют комплектность.
Четвертый — подготовка проема и основания на объекте.
Пятый — монтаж несущей части фонаря, установка заполнения и предусмотренных уплотнений.
Шестой — устройство и контроль примыканий к кровле.
Седьмой — приемка, проверка открывающихся механизмов, водоотвода и состояния покрытия вокруг конструкции.
Такой порядок может меняться в зависимости от технологии, но принцип остается: фонарь и кровля должны собираться как единый узел, а не как два независимых изделия.
Откуда чаще всего появляются протечки
Причина 1. Неправильно выполненное примыкание гидроизоляции к основанию фонаря.
Причина 2. Повреждение кровельного покрытия во время монтажа или последующих работ.
Причина 3. Недостаточный уклон или загрязнение участков водоотвода.
Причина 4. Деформации и раскрытие стыков из-за того, что перемещения конструкции не были учтены.
Причина 5. Старение герметизирующих материалов и отсутствие планового осмотра.
Важно понимать: наличие воды рядом с фонарем еще не доказывает, что проблема находится непосредственно в светопрозрачной части. Вода может перемещаться внутри кровельного пирога и проявляться в другом месте. Поэтому диагностика должна охватывать всю зону примыкания.
Открывающиеся зенитные фонари и вентиляция
Если в конструкции есть открывающиеся створки, к светотехнической и кровельной задаче добавляется механика. Нужно определить способ открывания, управление, доступ для обслуживания, защиту от случайного закрывания или повреждения.
Открывающиеся элементы могут использоваться для проветривания, но их нельзя считать заменой полноценной инженерной вентиляции без проектного обоснования. Режим работы зависит от назначения здания и всей системы воздухообмена.
Автоматика также требует координации с электриками и эксплуатационной службой. Кабели, приводы и датчики нужно предусмотреть до завершения отделки и кровельных работ.
Монтаж на действующем производстве
Реконструкция сложнее нового строительства. Нужно безопасно выполнить проем, защитить оборудование и людей внизу, организовать временную герметизацию на случай осадков и согласовать работы с графиком предприятия.
На кровле могут находиться вентиляционные установки, трассы и другие коммуникации. Они ограничивают размещение фонаря и подъезд техники. Поэтому предварительное обследование помогает понять, возможен ли монтаж без переноса инженерных систем.
Для действующего объекта особенно важна поэтапность: нельзя оставить открытый проем на ночь или в дождь. План работ должен предусматривать временную защиту и реальные сроки каждой операции.
Обслуживание: что делать после сдачи
Зенитный фонарь находится в сложной зоне здания, где обычный пользователь его почти не видит. Это создает иллюзию, что обслуживание не нужно. На практике полезны регулярные осмотры стекла или другого заполнения, уплотнений, примыканий, креплений и механизмов открывания.
Нужно удалять загрязнения и мусор из зон водоотвода. После работ на кровле стоит проверить, не повреждены ли примыкания. Если появились следы влаги, диагностику лучше проводить до того, как проблема распространится по утеплителю и внутренней отделке.
Для эксплуатации полезно иметь исполнительные чертежи и данные о материалах. Тогда при ремонте не придется заново восстанавливать состав узла.
Что влияет на стоимость установки
Цена зависит от размеров и формы, количества фонарей, типа профиля и заполнения, открывающихся элементов, высоты здания, доступа на кровлю, необходимости подъемной техники, подготовки проемов и сложности примыканий.
Для реконструкции добавляются демонтаж, обследование и восстановление существующей кровли. Если подрядчик оценивает только светопрозрачную конструкцию и не видит узел кровли, итоговая стоимость может измениться после выхода на объект.
Поэтому на этапе тендера лучше сравнивать одинаковый объем работ и четко разделять, кто выполняет проем, основание, кровельное примыкание и внутреннюю отделку.
Частые вопросы
Можно ли установить зенитный фонарь на готовую кровлю?
Да, реконструкция возможна, но требуется обследование несущих конструкций, кровельного пирога и инженерных сетей. Проем и примыкание проектируют под фактические условия.
Почему фонарь может протекать после нескольких лет эксплуатации?
Причиной могут быть старение материалов примыкания, повреждение кровли, загрязнение водоотвода или другие дефекты. Для диагностики осматривают не только стекло, но и всю прилегающую зону.
Можно ли открывать фонарь для проветривания?
Можно предусмотреть открывающиеся элементы, если это соответствует проекту. Конкретный механизм и управление выбирают под объект.
Что важнее - форма фонаря или его площадь?
Обе характеристики важны, но их оценивают вместе с освещенностью, теплотехникой, конструкцией кровли и эксплуатацией. Универсальной формы для всех зданий нет.
Кто должен делать примыкание к кровле?
Это должно быть однозначно определено договором и рабочей документацией. Важно не столько название подрядчика, сколько согласованный узел и единая ответственность за его исполнение.
Итог: надежный фонарь проектируют как часть кровли
Установка зенитных фонарей дает реальную пользу, когда конструкция правильно интегрирована в здание. Естественный свет заметен сразу, а качество основания, герметизации и водоотвода проявляется со временем. Именно поэтому инженерные детали важнее рекламных обещаний о «вечной герметичности».
