Стоечно-ригельное или спайдерное остекление: что выбрать для фасада, атриума и входной группы
Короткий ответ. Стоечно-ригельное остекление обычно выбирают, когда нужна универсальная фасадная система с понятной несущей схемой, возможностью теплого исполнения, открывающихся створок и удобной интеграцией в архитектуру здания. Спайдерное остекление применяют там, где особенно важна визуальная легкость и минимум заметных профилей: во входных группах, атриумах, витринах, козырьках и отдельных фасадных плоскостях. Правильный выбор зависит не от моды, а от размеров стекла, назначения помещения, расчетных нагрузок, требований к теплотехнике, архитектуре и бюджету.
Стоечно-ригельное и спайдерное остекление часто рассматривают как два способа получить большую прозрачную поверхность. Для заказчика это действительно альтернативы на уровне внешнего эффекта, но технически системы устроены по-разному. Поэтому полезнее не искать универсальный вариант, а определить, какое решение лучше выполняет задачу конкретного объекта.
Как устроена стоечно-ригельная система
Основа стоечно-ригельного фасада — вертикальные стойки и горизонтальные ригели. Они образуют каркас, который принимает нагрузку от стеклопакетов и передает ее на несущие конструкции здания. С наружной стороны заполнение фиксируется прижимными элементами, после чего узлы закрываются декоративными крышками. В результате получается ритмичная сетка из алюминиевых линий и стекла.
Система удобна тем, что позволяет собирать большие фасадные плоскости из повторяющихся элементов. В нее можно интегрировать двери, окна, фрамуги, глухие непрозрачные вставки, участки теплого и холодного контура. За счет вариативности стеклопакетов и профиля стоечно-ригельное остекление подходит для бизнес-центров, производственных зданий, торговых объектов, автосалонов, жилых и общественных сооружений.
Внешняя простота не означает, что система проектируется по шаблону. Шаг стоек и ригелей, их сечения, крепление к зданию, опорные узлы, компенсационные зазоры и водоотвод определяются расчетом и геометрией объекта. На высоких или протяженных фасадах особенно важны деформации конструкций и корректная работа соединений.
Как работает спайдерное остекление

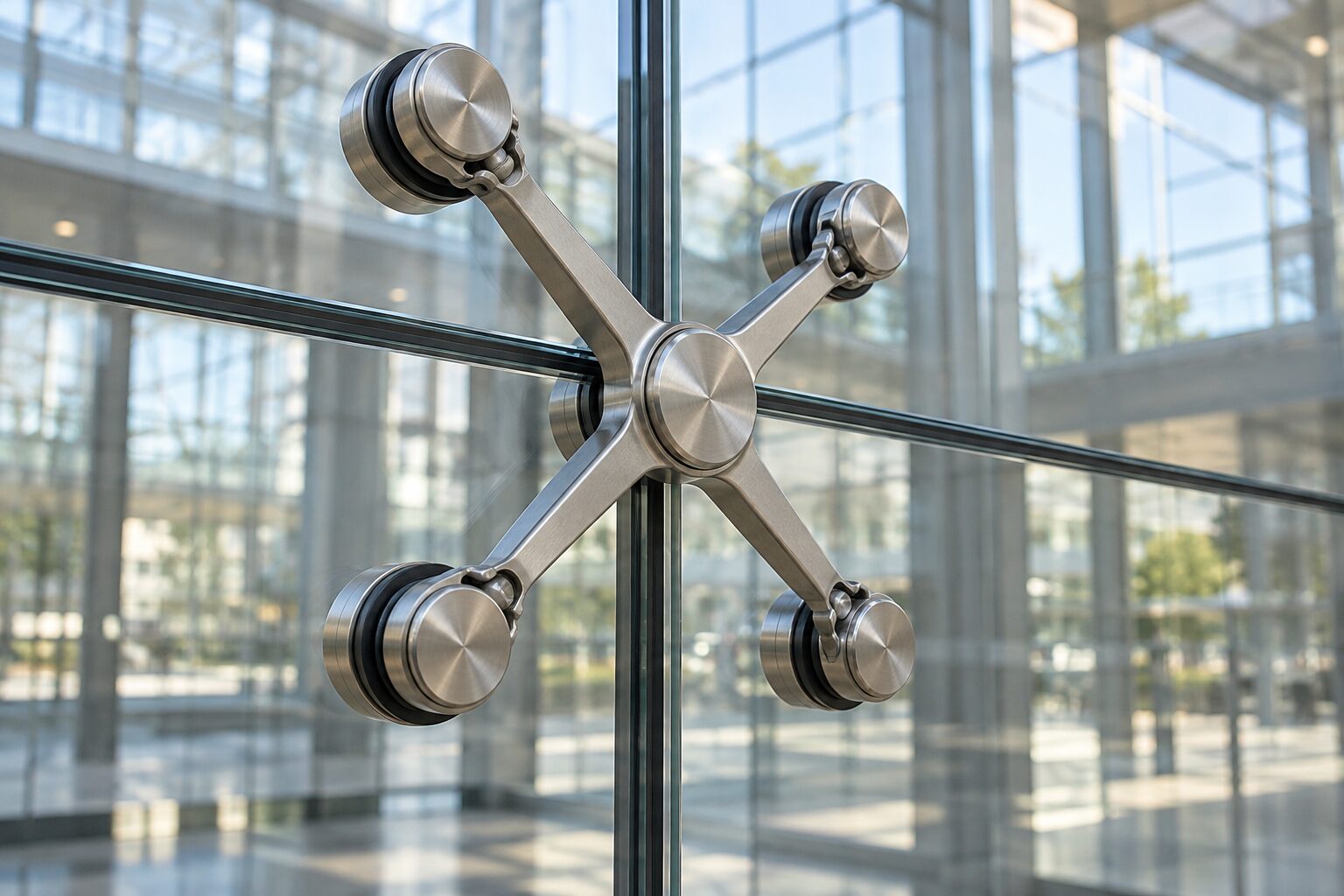

В спайдерной системе стекло удерживается точечными креплениями. Сам «спайдер» представляет собой металлический элемент с несколькими лучами, к которым через специальные узлы присоединяются стеклянные панели. Несущая часть может быть выполнена из металлокаркаса, стоек, тяг или других проектных элементов. Снаружи остается минимум массивных рам, поэтому поверхность воспринимается почти непрерывной.
Такое решение ценят в архитектуре входных групп, витрин, атриумов, лестничных зон, галерей и представительских фасадов. Оно хорошо показывает крупный формат стекла и подчеркивает легкость пространства. Но эффект «почти без профиля» достигается не упрощением конструкции, а более точной инженерной проработкой узлов и стекла.
В местах точечного крепления возникают локальные напряжения. Поэтому отверстия, обработка кромки, тип стекла, положение крепежа и допустимые деформации нельзя назначать приблизительно. Любое изменение размеров после изготовления стекла может потребовать пересчета и нового заказа элемента.
Главное различие: где находится несущий каркас и как он выглядит
У стоечно-ригельной системы несущий алюминиевый каркас является частью архитектурного рисунка. Даже если применяются узкие декоративные крышки, вертикали и горизонтали видны. Для многих объектов это плюс: фасад приобретает строгий ритм, а узлы остаются понятными для обслуживания.
У спайдерного остекления акцент переносится на стекло и точечные крепления. Основной каркас можно отнести внутрь, сделать его более редким или использовать другие несущие элементы. Визуальный результат легче, но требования к точности становятся выше.
При выборе полезно посмотреть на фасад с расстояния, а не только на узел в каталоге. На высотном или длинном здании тонкие линии стоечно-ригельной системы могут почти не мешать восприятию. А в небольшой входной группе даже одна широкая стойка заметно меняет дизайн. То есть архитектурная ценность технологии зависит от масштаба.
Теплый контур и энергоэффективность
Если светопрозрачная конструкция отделяет отапливаемое помещение от улицы, вопрос теплотехники становится одним из основных. Стоечно-ригельные системы хорошо приспособлены для теплого фасада: применяются термоизолированные профили, стеклопакеты с нужными характеристиками, уплотнения и проектные узлы примыкания.
Спайдерное остекление также может входить в наружный контур, но схема герметизации и теплотехнические решения зависят от конкретной конструкции. Большие стеклянные плоскости, точечные крепления, стыки панелей и примыкания к зданию нужно рассматривать как единую систему. Для холодных входных тамбуров или внутренних атриумов требования могут быть проще, для отапливаемых помещений — значительно строже.
Поэтому нельзя выбирать технологию только по изображению в интернете. Сначала нужно ответить на вопрос: какая температура должна поддерживаться внутри, где проходит теплый контур и какие зоны могут быть холодными.
Где стоечно-ригельное остекление обычно рациональнее
Первый тип объектов — крупные фасады с повторяющейся сеткой. Здесь серийность элементов помогает оптимизировать производство и монтаж. Второй — здания, где в фасад нужно встроить много открывающихся створок, дверей и непрозрачных зон. Третий — объекты с высокими требованиями к теплому контуру. Четвертый — проекты, где важна ремонтопригодность и понятная замена отдельных заполнений.
Стоечно-ригельная система также удобна при поэтапном монтаже. Каркас можно собирать захватками, затем устанавливать заполнение и наружные элементы. Конкретная последовательность зависит от проекта, но сама логика системы хорошо масштабируется.
Это не означает, что стоечно-ригельный фасад всегда дешевле. Цена зависит от профиля, стеклопакетов, размеров элементов, высоты и условий монтажа. Однако для большой площади типовая модульная логика часто делает бюджет более прогнозируемым.
Где спайдерное остекление дает больше архитектурной ценности
Спайдерная система особенно уместна там, где стекло должно быть главным визуальным материалом. Это входные группы торговых и деловых центров, прозрачные углы, витрины премиальных магазинов, атриумы, мосты и переходы, внутренние перегородки большой высоты, стеклянные стены вокруг лестниц и лифтовых зон.
Еще один сценарий — локальный акцент на фоне более традиционного фасада. Основная площадь здания может быть выполнена стоечно-ригельной системой, а центральный вход или высокий атриум — спайдерной. Такой гибрид часто дает лучший баланс бюджета и архитектуры, чем попытка выполнить всю площадь одной дорогой технологией.
Что влияет на стоимость двух систем
Для стоечно-ригельного остекления основные факторы стоимости — серия профиля, глубина и сечение стоек, формула стеклопакета, размеры модулей, количество открываний, окраска, сложность примыканий, высота и технология монтажа.
Для спайдерного решения добавляется стоимость точечных креплений, повышенные требования к обработке стекла, возможный нестандартный металлокаркас, тяги, сложная геометрия, крупный формат панелей и более точная монтажная привязка.
Нельзя корректно сравнить две системы по одной цене за квадратный метр. Если фасад спайдерный только на небольшом участке, а остальная площадь решена более стандартно, общий бюджет может оказаться рациональным. И наоборот, сложная стоечно-ригельная конструкция с большим количеством нестандартных узлов и открываний способна стоить дороже простой локальной стеклянной стены.
Монтаж: почему спайдерная система требовательнее к точности
При стоечно-ригельном монтаже геометрия фасада формируется каркасом, после чего в ячейки устанавливается заполнение. Ошибки в положении стоек и ригелей недопустимы, но система имеет понятную последовательность сборки.
В спайдерной конструкции отверстия в стекле и точки крепления должны совпасть с реальным положением несущих элементов. Исправить серьезное расхождение «на месте» без риска нельзя. Поэтому особенно важны точный обмер, геодезия и согласование монтажных допусков до изготовления стекла.
Кроме геометрии, контролируют усилия затяжки крепежа, прокладки, отсутствие контакта стекла с металлом вне предусмотренных узлов, герметизацию стыков и компенсацию перемещений. Все эти решения задаются проектом.
Сравнение по ключевым критериям
Архитектурная прозрачность. У спайдерной системы визуально меньше профиля. Стоечно-ригельная формирует четкую сетку.
Теплый фасад. Стоечно-ригельная система чаще применяется как базовое решение для больших теплых фасадов. Спайдерная требует отдельной проработки контуров и стыков.
Крупные площади. Стоечно-ригельная хорошо масштабируется. Спайдерная тоже может использоваться на больших плоскостях, но стоимость и сложность конструкции растут.
Открывающиеся элементы. В стоечно-ригельную систему их обычно проще интегрировать. В спайдерной архитектуре открывание требует специального решения и может менять внешний вид.
Обслуживание. У обеих технологий отдельные элементы можно заменить, но доступ и способ демонтажа зависят от узлов.
Стоимость. Нет универсального победителя. Для корректного сравнения нужен один и тот же объект и одинаковые исходные требования.
Как выбрать систему за пять шагов
- Определите назначение конструкции. Наружный теплый фасад, холодная витрина, внутренний атриум, входная группа или декоративная стеклянная стена требуют разных решений.
- Зафиксируйте архитектурный приоритет. Если заказчику критично минимальное количество видимых рам, спайдерное решение получает преимущество. Если допустим регулярный рисунок профиля, выбор расширяется.
- Определите размеры стеклянных элементов и необходимость открываний. Чем больше панель и сложнее ее функция, тем важнее ранняя инженерная проверка.
- Сравните не только начальную цену, но и монтаж, обслуживание и замену элементов.
- Попросите подрядчика показать узлы, а не только визуализацию. По узлам видно, как система будет крепиться к зданию, отводить воду и работать в реальных условиях.
Частые вопросы
Можно ли на одном объекте сочетать стоечно-ригельное и спайдерное остекление?
Да. Это нормальный проектный подход. Например, основную площадь фасада выполняют стоечно-ригельной системой, а входную группу или атриум делают на точечных креплениях.
Спайдерное остекление всегда выглядит дороже?
Оно выглядит более минималистично и технологично, но визуальная ценность зависит от архитектуры. На некоторых фасадах аккуратная сетка профилей выглядит органичнее, чем попытка полностью скрыть каркас.
Что безопаснее?
Безопасность зависит не от названия технологии, а от правильного расчета, материалов, стекла, узлов и монтажа. Обе системы при корректном проектировании применяются на ответственных объектах.
Можно ли заменить стоечно-ригельную систему на спайдерную после утверждения проекта?
Такое изменение затрагивает несущую схему, стекло, крепления, примыкания и стоимость. Обычно это уже не косметическая замена, а переработка проектного решения.
Что подготовить для сравнения двух вариантов?
Фасады, планы, разрезы, размеры, режим помещений, желаемый внешний вид и требования к открываниям. На одинаковых исходных данных подрядчик сможет дать сопоставимые решения.
Вывод: технология должна усиливать архитектуру, а не усложнять ее
Стоечно-ригельное и спайдерное остекление решают разные задачи. Первое дает универсальную, масштабируемую и понятную фасадную систему. Второе позволяет сделать стекло визуально главным материалом и минимизировать заметность рам. На многих объектах лучший результат получается не из жесткого выбора одной технологии, а из разумного сочетания.
